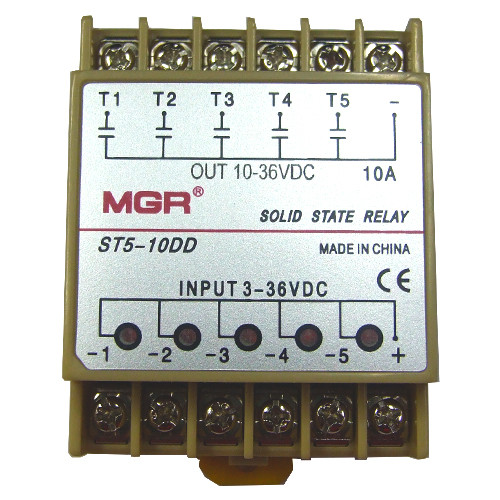

5-канальное твердотельное реле SSR ST5-10DD 10А DC-DC

Твердотельные или полупроводниковые реле предназначены для бесконтактной коммутации нагревательных элементов, ламп накаливания и прочего электрооборудования с резистивной нагрузкой (при соблюдении особых условий и для нагрузки индуктивного характера).

В твердотельных реле коммутация цепей нагрузки осуществляется бесконтактно за счет коммутации встроенных полупроводниковых элементов, что дает им ряд преимуществ перед обычными электромеханическими реле:

Отсутствие искр и электрической дуги при коммутацииМеньший уровень электромагнитных помех при коммутацииСущественно больший ресурс службыНе требуют профилактических работ в процессе эксплуатацииВозможность высокого быстродействия (скорости коммутации)Малые размерыМодель: ST5-10DDПятиканальное, однофазноеМонтируется на 35 мм DIN-рейкуТип: DC-DCНоминальное управляющее напряжение: 3-36В постоянного токаНапряжение включения/выключения : вкл > 4 В / выкл Ток срабатывания: 7.5 мА/12 ВМетод управления: коммутация при переходе тока через ноль. Нет помех, создающихся 3-й гармоникой при включенииНоминальное напряжение нагрузки: 10-36В постоянного токаПадение напряжения: 1.6 В/25 °СНоминальный ток нагрузки: 10 АТок утечки: ≤0.8 мАВремя отклика на входной сигнал: менее 10 мсДиэлектрическая прочность: более 2.5 кВ АС / 1 минСопротивление изоляции: более 50 МОм / 500 В DCДиапазон рабочих температур: -20°С...+80°СРазмер: 6.4 х 5.1 х 3 смВес: 70 гВнимание! Твердотельные реле SSR не предназначены для коммутации электродвигателей. Однако они могут использоваться для этих целей при выполнении следующих условий:
- Должен быть обеспечен 5-8 кратный запас по току;
- Обязательно использования радиатора охлаждения (и желательно с вентилятором обдува)
Такое нестандартное применение реле используйте на Ваш страх и риск.
