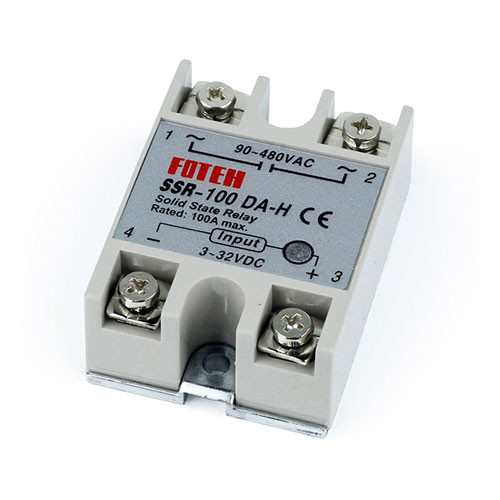

Однофазное твердотельное реле SSR-100DA-H 100A DC-AC

Твердотельные или полупроводниковые реле предназначены для бесконтактной коммутации нагревательных элементов, ламп накаливания и прочего электрооборудования с резистивной нагрузкой (при соблюдении особых условий и для нагрузки индуктивного характера).

В твердотельных реле коммутация цепей нагрузки осуществляется бесконтактно за счет коммутации встроенных полупроводниковых элементов, что дает им ряд преимуществ перед обычными электромеханическими реле:

Отсутствие искр и электрической дуги при коммутацииМеньший уровень электромагнитных помех при коммутацииСущественно больший ресурс службыНе требуют профилактических работ в процессе эксплуатацииВозможность высокого быстродействия (скорости коммутации)Малые размерыТип: DC-ACКоммутируемое напряжение: 90 ~ 480 В ACУправляемое напряжение: 3-32 В DCУправляемый ток: 3-25 мАМаксимальный ток: 100 АВремя включения/выключения: менее 10 мсЭлектрическая прочность изоляции: 2500 В ACСопротивление изоляции: 500 МОм (при 500 В DC)Размер: 6.3 х 4.6 х 2.3 смВес: 100 гВнимание! Твердотельные реле SSR не предназначены для коммутации электродвигателей.

Однако они могут использоваться для этих целей при выполнении следующих условий:
- Должен быть обеспечен 5-8 кратный запас по току;
- Обязательно использования радиатора охлаждения (и желательно с вентилятором обдува)


Такое нестандартное применение реле используйте на Ваш страх и риск.
