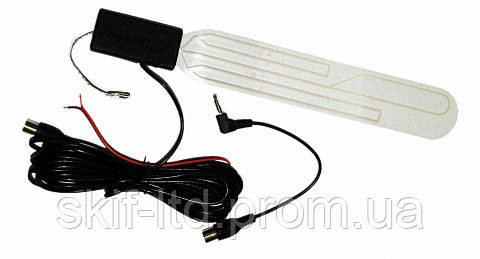

Автомобільна TV антена ОРІОН А-74

ПРИЗНАЧЕННЯ
Активна автомобільна антена Оріон А-74 встановлюється на лобове або заднє скло. Має прозорий директор і перехідники TV/mini jack 3.5 мм.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ



Частота
МВ/VHF: 44-68, 174-230 МГц



ДМВ/UHF: 470-862


Посилення
12-16 дБ


Харчування
10.5-16 В


Струм споживання
31 мА


Антенні роз'єми
TV/mini jack 3.5 мм


Довжина шнура
3 м













ВСТАНОВЛЕННЯ АВТОМОБІЛЬНОЇ АНТЕНИ

1. Вимкніть електрообладнання автомобіля.
2. Обезжирьте місце кріплення антени на склі спиртом або ацетоном.
3. Відокремивши плівку, що захищає липкий шар, прикріпіть антенне полотно до лобового скла автомобіля паралельно до краю. Для кращого прийому радіостанцій бажано, щоб радіоприймальні антени знаходилися на відстані не менше 5 см від країв лобового скла.
4. Закріпіть шлейф заземлення (короткий провід) під гвинт держателя дзеркала або сонцезахисного козирка, або до очищеного до металу місцем корпусу автомобіля, звернувши увагу на забезпечення сталого контакту з корпусом автомобіля, так як від цього залежить якість роботи антени.
5. Прокладіть антенний кабель і провід живлення під гумовим ущільнювачем навколо лобового скла і підведіть його до місця підключення автомагнітоли.
6. Підключіть провід «+» живлення (червоний провід) до проводу автомагнітоли або ТВ-приймача, який призначений для живлення антен. Якщо такого проводу в магнітолі немає, допускається підключення проводу до ланцюга бортової мережі автомобіля +12В, захищеної запобіжником, можливо ближче до приймача. Чорний провід підключіть до землі, можливо ближче до приймача.
7. Вставте ТБ роз'єм під вхідне гніздо телевізора або використовуйте перехідник наmini jack 3,5 мм, в залежності від типу телевізійного гнізда в телевізорі.
