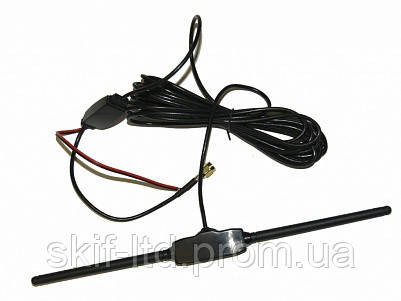

Цифровий TV антена ОРІОН А-78

АВТОМОБІЛЬНА АНТЕНА НВП " ОРІОН А-78
Має волого та водозахищений корпус. Встановлення автомобільної антени здійснюється на лобове або заднє скло. Має вбудований підсилювач і SMA роз'єм.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ





Частота
МВ/VHF-H:170-230 МГц



ДМВ/UHF: 470-860


Посилення
15-20 дБ


Харчування
12В ( 5В )


Струм споживання
31 мА


Антенні роз'єми
SMA


Довжина шнура
5 м













УСТАНОВКА АНТЕНИ

1. Вимкніть електрообладнання автомобіля.
2. Обезжирьте місце кріплення антени на склі спиртом або ацетоном.
3. Відокремивши папір, що захищає липкий шар, прикріпіть корпус антени до лобового скла автомобіля паралельно кромок. Для кращого прийому радіостанцій бажано, щоб радіоприймальні антени знаходилися на відстані не менше 5 см від країв лобового скла.
4. Прокладіть антенний кабель і провід живлення під гумовим ущільнювачем навколо лобового скла і підведіть його до місця підключення автомагнітоли.
5. 1. Підключіть провід «+» живлення (червоний провід з резистором в трубці) до проводу автомагнітоли або ТВ-приймача, який призначений для живлення антен. Якщо такого проводу в магнітолі немає, допускається підключення проводу до ланцюга бортової мережі автомобіля +12В, захищеної запобіжником, можливо ближче до приймача. Якщо ТБ-приймач має вхід живлення +5В, то відріжте резистор в трубці і червоний провід підключіть до виходу харчування. Чорний провід підключіть до землі, можливо ближче до приймача.
6. Вставте SMA роз'єм під вхідне гніздо телевізора і закрутіть гайку.
