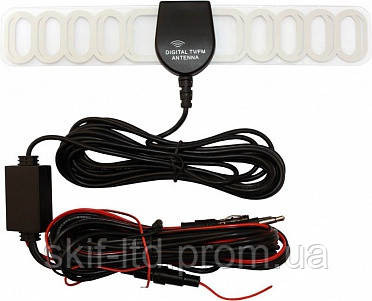

TV/FM активна антена ОРІОН А72

УСТАНОВКА
Рекомендована установка ― на вітрове скло.

Відокремити липку стрічку від антени.
Встановити автомобільну антену в зручне місце.
Підключити кабель живлення (10.5-16V).
Укласти кабель для уникнення перешкод водію при русі автомобіля.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Активна , цифрова , автомобільна антена є водонепроникною і має вбудований підсилювач.


Тип антени
Активна


Частотний діапазон TV
VHF-H ― 48.5 ― 223MHz



UHF ― 450-862MHz


Частотний діапазон FM
88 ― 108 MHz


Харчування Radio
12V


Напруга живлення
10.5 ― 16V


Струм споживання (max)
10 ― 30 mA


Робочий діапазон
-40 С..........+80 З


Контакт
ISO/Z-DIN


Перехідник
Jack 3.5 мм


Довжина кабелю
5.0 м.


Габаритні розміри
223(L)*16.5(W)*10(H)






























ВСТАНОВЛЕННЯ АВТОМОБІЛЬНОЇ АНТЕНИ

Вимкніть електрообладнання автомобіля.
Обезжирьте місце кріплення антени на склі спиртом або ацетоном.
Відокремивши плівку, що захищає липкий шар, прикріпіть антенне полотно до лобового скла автомобіля паралельно до краю. Для кращого прийому радіостанцій бажано, щоб радіоприймальні антени знаходилися на відстані не менше 5 см від країв лобового скла.
Закріпіть шлейф заземлення (короткий провід) під гвинт держателя дзеркала або сонцезахисного козирка, або до очищеного до металу місцем корпусу автомобіля, звернувши увагу на забезпечення сталого контакту з корпусом автомобіля, так як від цього залежить якість роботи антени.
Прокладіть антенний кабель і провід живлення під гумовим ущільнювачем навколо лобового скла і підведіть його до місця підключення автомагнітоли.
Підключіть провід «+» живлення (червоний провід) до проводу автомагнітоли або ТВ-приймача, який призначений для живлення антен. Якщо такого проводу в магнітолі немає, допускається підключення проводу до ланцюга бортової мережі автомобіля +12В, захищеної запобіжником, можливо ближче до приймача. Чорний провід підключіть до землі, можливо ближче до приймача.
Вставте ТБ роз'єм під вхідне гніздо телевізора або використовуйте перехідник на mini jack 3,5 мм, в залежності від типу телевізійного гнізда в телевізорі.
