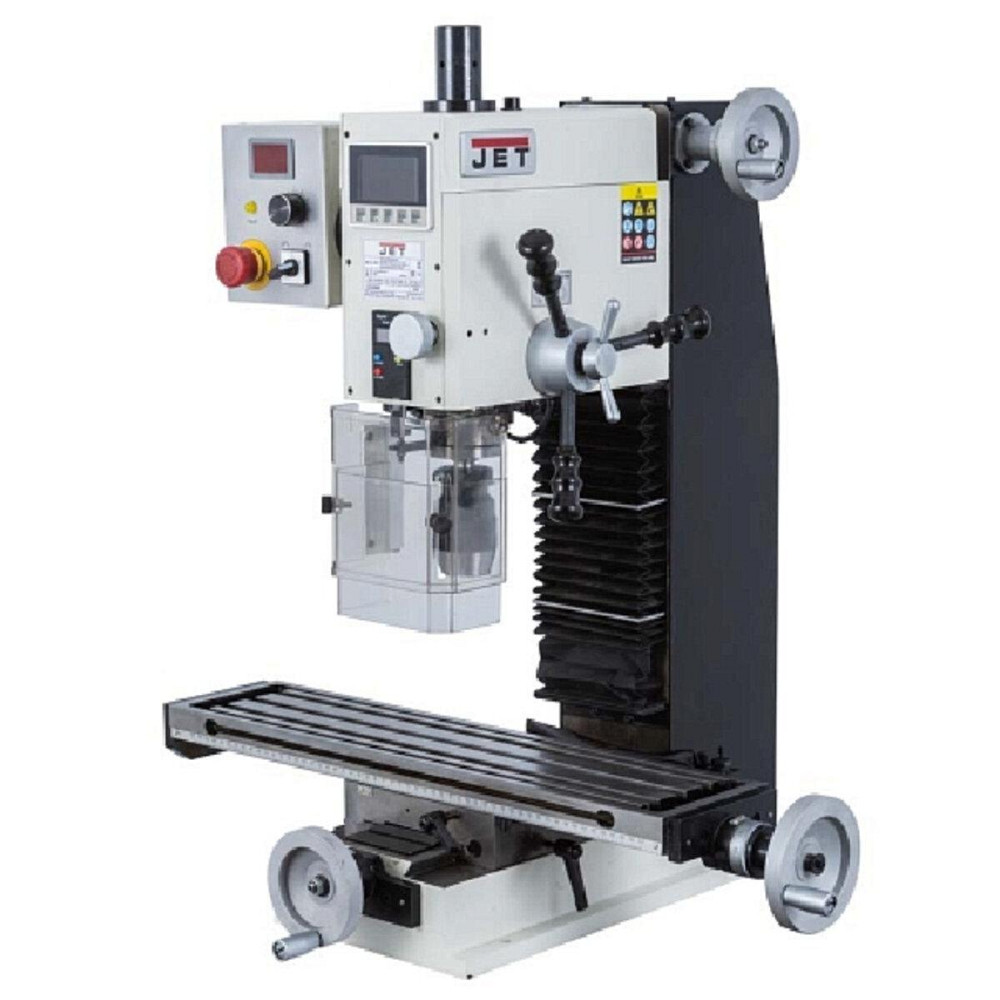

Фрезерно-сверлильный станок по металлу JET JMD-2L DRO : 230 В

Фрезерно-сверлильный станок по металлу JET JMD-2L DRO
ХАРАКТЕРИСТИКИ
Напруга, В 230
Максимальный диаметр сверления сталь, мм 20
Максимальный диаметр сверления чугун, мм 22
Максимальный диаметр торцевой фрезы мм 50
Максимальный диаметр конечной фрезы, мм 16
Максимальный диаметр нарезаемой резьбы мм М12
Сверлильный патрон 1-13
Частота вращения вертикального шпинделя, об/мин 100 - 2000
Количество скоростей вертикального шпинделя, шт плавно
Ход пиноли шпинделя, мм 68
Диаметр пиноли, мм 60
Шомпол М12х260
Конус вертикального шпинделя МК-3
Расстояние от вертикального шпинделя до стола, мм 45 - 340
Расстояние от вертикального шпинделя до стойки, мм 190
Размер стола по оси X и Y, мм 595 x 140
Ход стола по оси X и Y, мм 394 x 180
Ход головы по оси Z, мм 290
Ширина Т-образного паза стола, мм 12
Расстояние между пазами стола, мм 35
Количество Т-образных пазов стола, шт 3
Тип двигателя Коллекторный
Мощность вертикального двигателя, кВт 0,75
Длина, мм 770
Ширина, мм 640
Высота, мм 740
Масса, кг 97
Длина в упаковке, см 82
Ширина в упаковке, см 72
Высота в упаковке, см 89
Масса в упаковке, кг 123,5
КОМПЛЕКТАЦІЯ
Самозажимной сверлильный патрон B16 с оправкой. Зажим от 1 до 13 мм
Рожковые ключи 17×19、8×10、14×17
Ключ для демонтажу патрона
U-образный ключ
Гайка для T-образного паза 12хM10 – 2шт
Затискна тяга M12-295мм
Клин-выбивка
Пластикова масляна
Инструкция по эксплуатации
ОСОБЛИВОСТІ:
Станина, рабочий стол, колонна и корпус сверлильной головки изготовлены из качественного серого чугуна
Коллекторный двигатель
Функция реверса
Плавная регулировка частоты вращения шпинделя
Микроподавление пиноли шпинделя
Цифровая индикация микроподачи пиноли шпинделя
Цифровая индикация линейных перемещений по осям X, Y, Z
Крестовой стол с направляющими типа ласточкин хвост.
Сверлильно-фрезерный станок JMD-2L DRO является обновленной моделью, поставляемой нами ранее станок JMD-2S DRO. По техническим характеристикам они практически идентичны с небольшими отличиями в улучшении эргономики и выполнении панели управления и интегрированного дисплея цифровой индикации.
Станок рассчитан на индивидуальное применение в домашних мастерских, в отдельных случаях может быть рекомендован для одиночных и мелкосерийных работ на производстве.
Подключение станка к электросети с напряжением 230В. Применяется для выполнения широкого спектра мелких сверлильных и фрезерных работ. Наличие микроподачи пеноли шпинделя с цифровой индикацией позволяет достичь точного контроля вертикальной подачи.
Максимальный ход пиноли шпинделя составляет 68 мм.
Контроль перемещений в продольной и поперечной плоскости осуществляется лимбами на штурвалах с ценой распределения 0,02мм, в вертикальной плоскости 0.01мм
JMD-2L имеет прочную и устойчивую конструкцию для настольного размещения. Станина, рабочий стол, колонна и корпус сверлильной головки изготовлены из качественного серого чугуна, обеспечивая оборудованию устойчивость к вибрации.
Станок оснащен шпинделем с конусом МК-3, с зажимной тягой М12. Технические возможности станка позволяют легко осуществлять сверление отверстий диаметром до 20 мм, а также выполнять фрезерные работы с максимальным диаметром конечной фрезы до 16мм и торцевой фрезы до 50мм.
Моторная группа станка JMD-2L представлена коллекторным двигателем мощностью 750Вт. Управление работой двигателя осуществляется с панели управления, расположенной с левой стороны сверлильной головки. Двигатель имеет плавную регулировку частоты вращения. Диапазон частоты вращения составляет 100-2000 об/мин и регулируется потенциометром. Включение реверса осуществляется переключателем стороны вращения шпинделя.
Крестовой рабочий стол размером 595 x140мм перемещается по направляющим скольжения типа ласточкин хвост. Закрепление тиски и других зажимных устройств осуществляется с помощью 3-х Т-образных паз размером 12мм и расстоянием между ними 35мм.
Интегрированный дисплей цифровой индикации линейных перемещений по осям X, Y, Z позволяет достигать большей точности изготовления деталей и сокращения времени обра
